イナガキのティフォンの修理依頼がありました。
クリックの爪のギヤに接触する部分が折れたので、接着剤で固めて使用しており、修理可能ですか？との問い合わせがあり、対応いたしました。
現物確認するとバネに引っ張られているクリッカーは板金で製造されているようです。
板厚は約０．５ｍｍ程度
とりあえずバネを外してクリッカーを取り外して各部の寸法を計測します。
爪の部分を折り曲げて作製するとして、折り曲げる前の形状を図面化していきます。
板厚が薄いので、ギヤに接触する部分の長さを少し大きく設計しておいて、組み上げ調整時に少し削ってベストな位置になるように調整するように設計しました。
材料は洋白です。快削洋白ではありません。
鉛の入っていない洋白です。
材料をセットしてNCフライスで加工していきます。

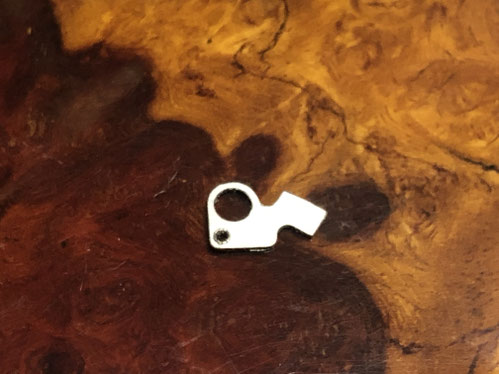

加工が終わったクリッカー部分です。まだバリが残っていますが、バリを除去した後にバイスに挟んで曲げていきます。
小物の加工はTABを設けて加工を行います。
TABとはプラモデルのパーツがフレームに形成されていて、使用するときにニッパで切断する部分のことで、パーツに一部に切り残し部分を設けることでパーツが飛んでいかないように加工するものです。
加工後にTAB部分のバリをヤスリで整えて使用します。

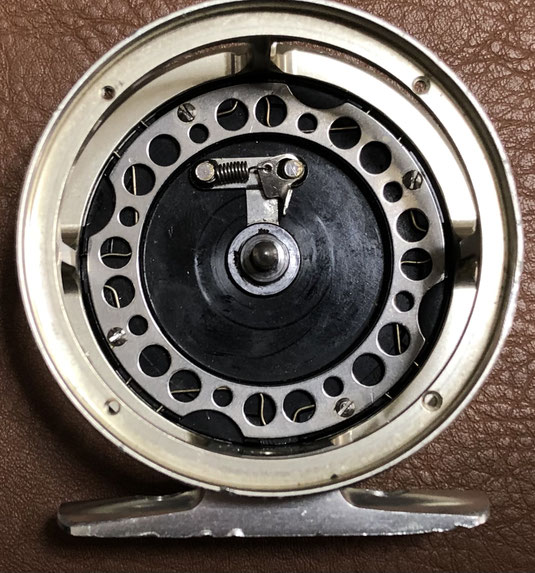

ということで、折り曲げてリールに装着してスプールを回転させてみると、少しクリッカーの爪が長く順方向から逆方向への切り替え時に違和感がありました。
少しづつ爪部分をやすりで整えながらベストポジションを探っていきます。
両軸リールなのでいったん組み上げないとクリックの具合を確認できないので少し時間はかかりましたが、なんとか良い長さを見つけることができ、修理完了です。
クリックの爪形状としてはこの形状は初めての形状です。
板金で作製できるのであれば安価に加工することができるので、賢い設計だと思います。
安価に加工できるのであれば、予備の爪を同梱しておくのもいい方法なのでは？と考えます。
ということで、ティフォンのクリック部の修理でした。
