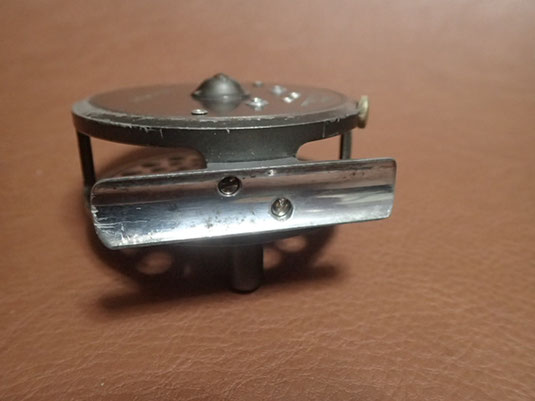

HARDY Featherweight 皆さんご存じのハーディーの中では定番のリールです。
世の中のリールはこのリールを元にしてモディファイされているのではないかと思えるほどスタンダードなリールです。
このリールは年代によってラインガードの形状やリールフットの固定方法などが異なります。
今回の修理依頼はこのリールフットがグラつくと言うものです。

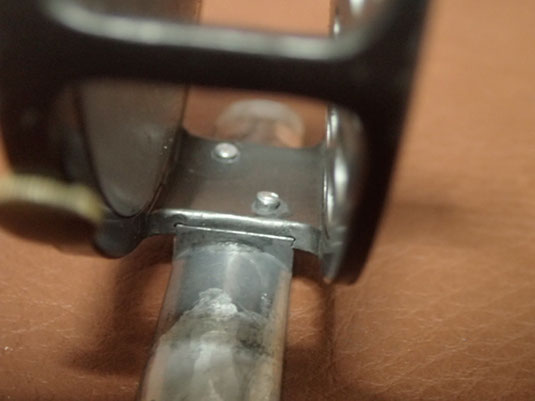

リールフット部分の拡大です。
このモデルはリールフットをフレームにカシメているタイプです。
このカシメが徐々に緩んでリールフットのガタツキになっています。
まず、このカシメを取り外します。
リールフットの裏面側からφ２ｍｍ程度のドリルでカシメ部分をドリリングしてカシメを取り除きます。
取り除いたカシメの径を測定するとφ２．４ｍｍ程度だったのでリール本体の穴部分にM3.0のタップを立てます。
M3.0のタップの下穴径はφ2.4mmなので、このままタップ加工を行うことができます。
インチサイズのネジにするなら1/8インチのタップ加工を行います。
今回はM3.0で加工しました。

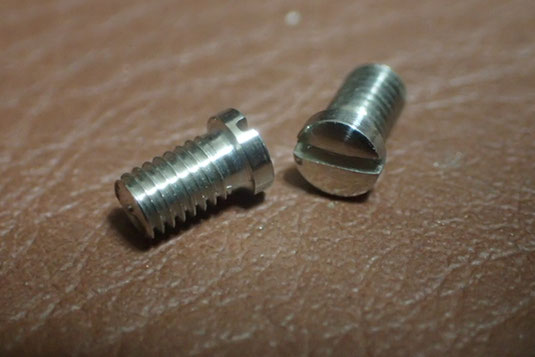

リールフット裏面の座グリ穴径は4mmだったので、ネジ径M3.0mm ネジ頭径3.9mm ネジ長さ4.8mmのネジを作製しました。
ネジ頭径が小さいこととネジ頭高さも小さくして、座グリ穴から飛び出さないサイズに加工しています。
私の設備ではスリワリ加工（マイナスネジ）がめんどくさくて、フライス盤にダイヤモンドカッターを取り付けてネジ頭を1個ずつ溝加工していきます。
切り込み深さも小さいので、めんどい作業です。
2個程度であれば問題ないのですが、リール作製に特別サイズのネジが必要な場合など邪魔くさいと思ってしまいます。
ネジの作製が終われば、あとはネジを固定すればガタツキのないリールフットになります。
ということでＦｅａｔｈｅｒｗｅｉｇｈｔのリールフットのガタツキ修理は無事に完了いたしました。
